Мини-карты 3-tag: как собрать макет и тираж, чтобы половина не ушла в мусор
3-tag карта — это стандартная пластиковая заготовка 54×86 мм с высечкой, которая делится на три модуля-брелока с отверстием под ключи. Основные ошибки допускают на этапе макета: в модуль шириной около 28 мм пытаются вместить полноразмерный штрих-код и всю фирменную графику. Рабочий минимум — короткий номер, логотип и заранее учтённое отверстие.
Формат кажется простым, поэтому его часто заказывают без подготовки: берут макет основной карты, уменьшают втрое и отправляют в печать. Дальше выясняется, что сканер не видит код, отверстие пробито по логотипу, а линия высечки перерезала номер телефона. Ниже — то, что стоит решить до запуска тиража. Обновлено: август 2026.
Что такое 3-tag с точки зрения производства

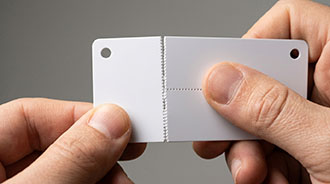

Это не три отдельные маленькие карточки, а одна заготовка стандартного формата ID-1, на которой пробиты линии надсечки. Клиент получает целую карту и сам разламывает её на модули — либо не разламывает, если пользуется один.
Отсюда следует главное: размеры модуля задаёт не дизайнер, а штамп для высечки, который стоит в типографии. Стандартная заготовка делится на три части по длинной стороне, то есть каждый модуль получается примерно 28×54 мм. Слово «примерно» здесь не оговорка — конкретные миллиметры зависят от штампа, и это первый вопрос производителю перед началом работы над макетом. Разница в два миллиметра решает, поместится штрих-код или нет.
Сколько помещается на один модуль
Площадь модуля — порядка 15 см², часть из которых съедают отверстие, скругления и поля под рез. На лицевой стороне реально работает композиция из трёх элементов: логотип, название компании и один идентификатор. Попытка добавить сюда телефон, адрес сайта и слоган даёт нечитаемый мелкий кегль, который не выполняет никакой функции — брелок в кармане никто не изучает.
Оборотная сторона остаётся свободной, и туда логично вынести всё вспомогательное: короткий телефон, условия программы одной строкой, номер. Ещё одна деталь, о которой вспоминают поздно: модуль на ключах постоянно переворачивается, поэтому обе стороны должны выглядеть одинаково законченно. Односторонняя печать на 3-tag почти всегда ошибка.
Штрих-код на мини-модуле: считаем в миллиметрах
Здесь заканчивается дизайн и начинается арифметика. Самый распространённый на пластике формат — Code 128 (ISO/IEC 15417). Ширина символа считается в X-модулях: каждый закодированный символ занимает 11 X, стоповый — 13 X, плюс старт и контрольный символ. Минимальная ширина X в открытых системах — 0,19 мм, а зона тишины обязательна с обеих сторон и составляет не менее 10 X.
Посчитаем шестизначный номер в наборе C, где две цифры упаковываются в один символ. Получается старт + три символа + контрольный + стоп, суммарно около 68 X. При X = 0,25 мм это примерно 17 мм самого кода плюс по 2,5 мм зон тишины — около 22 мм. В модуль шириной 28 мм помещается с запасом на поля.
Теперь тот же расчёт для EAN-13, который часто хотят перенести из товарной учётной системы. Символ EAN-13 состоит из 113 модулей. Даже на минимально допустимом масштабе 80%, то есть при X = 0,264 мм, это почти 30 мм только самого кода, без зон тишины. В модуль 28 мм он не помещается физически. Не «плохо читается» — не помещается.
Практических вывода два. Первый: нумерация для мини-модулей должна быть собственной и короткой, шесть-восемь цифр, а не унаследованной из чужой системы. Второй: код размещают вдоль длинной стороны модуля, и линия высечки не должна подходить ближе зоны тишины. Если на кассе стоит лазерный сканер, а не имидж-сканер, запас нужен ещё больше.
Отверстие и линия высечки
Отверстие под кольцо пробивается в верхней части модуля, и его положение тоже задаёт штамп. Самая частая претензия к готовому тиражу звучит как «дырка попала в логотип». Лечится элементарно — запросом технологического шаблона с обозначенными зонами высечки и отверстия до начала работы над макетом. Типографии выдают такой шаблон по требованию, но не всегда предлагают сами.
Вторая зона риска — сами линии надсечки. Это не прямой рез, а перфорация, поэтому по краям модулей остаётся микрорельеф. Мелкий текст или тонкая линия, подходящая вплотную к надсечке, после разлома выглядит оборванной. Рабочее правило: 2–3 мм отступа от любой линии высечки для всего значимого содержимого.
Комплектность: три брелока или карта плюс два
Есть два принципиально разных сценария, и они дают разную экономику тиража.
Первый — три одинаковых модуля с разными номерами, рассчитанные на семью или на одного человека с несколькими связками ключей. Печатается как единая заготовка, отдаётся клиенту целиком.
Второй — комплект из стандартной дисконтной карты в кошелёк плюс двух брелоков на ключи в едином оформлении. Это дороже, потому что это два разных изделия, но именно такая пара даёт максимальную частоту использования: карту забывают дома, брелок — нет.
Решение о комплектности принимается до макета, а не после, потому что от него зависит нумерация. Если номер один на клиента, а модулей три — они дублируют один номер. Если номер должен быть уникальным на каждый носитель, это уже другая структура персонализации и другой просчёт. Посчитать стоимость под выбранную конфигурацию можно в онлайн-калькуляторе.
Пластик, толщина и ламинация для носителя на ключах
Брелок живёт в более жёстких условиях, чем карта в кошельке: он постоянно трётся о металлические ключи, попадает под дождь и в карман с мелочью. Поэтому стандартные 0,76 мм для 3-tag — это минимум, а не оптимум. Более толстая заготовка хуже ломается в месте отверстия.
Ламинация здесь работает не на внешний вид, а на износостойкость. Глянец эффектнее в первую неделю и потом быстро покрывается сеткой царапин от ключей. Матовая поверхность стареет незаметнее. Если на модуле есть штрих-код, это дополнительный аргумент за мат — про блики под кассовой лампой поговорим в отдельном материале о сканировании.
Когда 3-tag не работает
Формат бессмыслен в трёх случаях. Первый: покупка происходит реже раза в несколько месяцев — брелок повисит на ключах как мусор и в итоге улетит вместе с кольцом. Второй: идентификация в заведении идёт не сканером, а по фамилии или телефону — тогда физический носитель не нужен вообще, а три носителя тем более. Третий: у вас клубная карта с фото и данными владельца — её невозможно корректно продублировать в модуль 28×54 мм, и попытка даёт непригодный к предъявлению документ.
Во всех остальных случаях решение сводится к одному вопросу, который стоит задать себе до заказа: что человек будет делать со вторым и третьим модулем. Если ответа нет — берите одну карту, выйдет дешевле.
Часто задаваемые вопросы
Какой точный размер одного модуля 3-tag?
Заготовка имеет стандартный размер 54×86 мм, деление на три части даёт модуль примерно 28×54 мм. Точные миллиметры задаёт штамп для высечки конкретной типографии, поэтому перед разработкой макета запросите технологический шаблон с обозначенными зонами реза и отверстия.
Можно ли нанести на мини-карту QR-код вместо штрих-кода?
Да, и на ограниченной площади это часто удобнее, потому что QR двумерный и не вытягивается в длину. Но для него действуют собственные ограничения по размеру модуля и зоне тишины, а короткая закодированная строка критически важна: чем длиннее ссылка, тем больше физический размер кода.
Сколько стоит тираж 3-tag по сравнению с обычными картами?
Заготовка и печать те же, добавляется операция высечки и пробивки отверстий. Точная сумма зависит от тиража, типа пластика, ламинации и наличия персонализации — расчёт делается в калькуляторе на сайте или через менеджера.
Можно ли заказать 3-tag с чипом?
Нет. Бесконтактный чип с антенной занимает площадь всей стандартной карты, и разделить такую заготовку на модули без повреждения антенны невозможно. Для сценариев с чипом нужна полноразмерная бесконтактная карта.
